Samsung đăng tải thông tin về cảm biến xếp lớp 65/14 mm mới của mình

Samsung mới đây đã đăng tải thông tin chi tiết về cảm biến xếp lớp 65/14nm mới hứa hẹn cải thiện hiệu năng và chất lượng ảnh cho thiết bị di động.

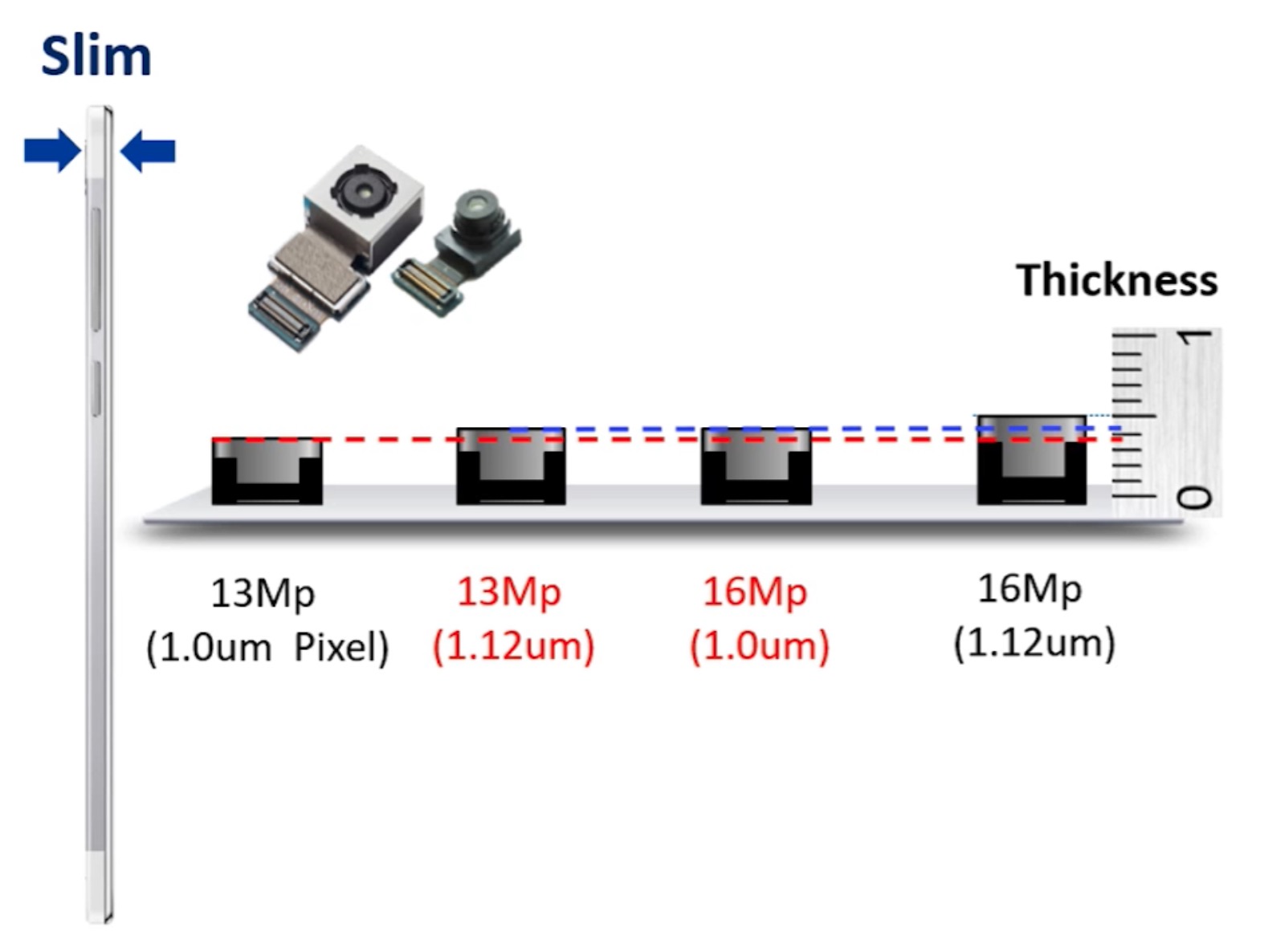

Cảm biến xếp lớp mới này sẽ bao gồm hai con chip, một con chip 12MP backside-illuminated (BSI) được đặt phía trên sử dụng tiến trình 65nm và bên dưới là một con chip logic sử dụng quy trình 14nm. Bằng cách sử dụng quy trình 14nm siêu tốt trên lớp xử lý, Samsung cho biết họ có thể đạt được mức tiêu thụ điện năng giảm 29% so với các cảm biến thông thường hiện nay sử dụng quy trình 65nm/28nm. Theo nhà sản xuất, con chip mới có khả năng cho ra 120 tấm hình một giây, nhưng tiêu thụ chỉ 612mW. Yêu cầu năng lượng điện tử và kỹ thuật số cũng giảm xuống còn 2.2V và 0.8V. Với những nâng cấp này, cảm biến mới sẽ mở đường cho việc tạo ra các cảm biến khác tiên tiến hơn, tối hư hoá hiệu năng nhưng vẫn đồng thời tăng độ phân giải và không tăng kích thước cảm biến. Như được minh họa trong hình bên dưới, cảm biến 16MP với độ cao điểm ảnh 1,0um có cùng kích thước với cảm biến 13MP với độ cao điểm ảnh 1,12um.

Tất nhiên, các pixel nhỏ hơn có nghĩa là mỗi pixel sẽ kém nhạy hơn, nhưng Samsung nhấn mạnh rằng thiếu sót này có thể được khắc phục thông qua các công nghệ kết hợp pixel như công nghệ Tetracell (2×2) và Nonacell (3×3), sẽ hợp nhất dữ liệu từ các pixel lân cận với nhau để đạt được chất lượng hình ảnh tốt hơn khi thiếu sáng.

Ngoài ra, Samsung cũng nhấn mạnh rằng cảm biến xếp lớp mới này sẽ khó có thể đáp ứng được nhu cầu quay video 8K vì quay độ phân giải cao thế này tiêu tốn rất nhiều năng lượng. Khả năng tiết kiệm năng lượng là tốt, nhưng không phù hợp cho quay video 8K. Đây cũng chính là hạn chế của việc quay video 8K trên smartphone.
